電験Q ｜電験二種二次試験のAI採点アプリ

電験二次試験の論説を
AIが即座に採点・講評

「電験Q」は、独学では対策が難しい二種二次試験の論説問題に特化した学習アプリです。あなたの答案をAIが瞬時に分析し、合格レベルへと導きます。

iOS版（iPhone / iPad）・Android版公開中・パソコンのブラウザ（Web版・β）でも同じアカウントで使えます。現在無償でご利用いただけます。

論説問題の壁を、
「AIを駆使」して乗り越える。

電験二種二次試験は、計算力だけでは突破できません。
採点者に伝わる論理構成・専門用語の的確な理解ができているかが、論説問題として問われます。

「電験Q」は、自分の答案を客観的に評価してくれる学習相手をAIで実現したアプリです。標準解答との比較・キーワードの過不足・改善点をその場で言語化して返します。

標準解答との突き合わせを自動で実施

良かった点・改善点を講評としてフィードバック

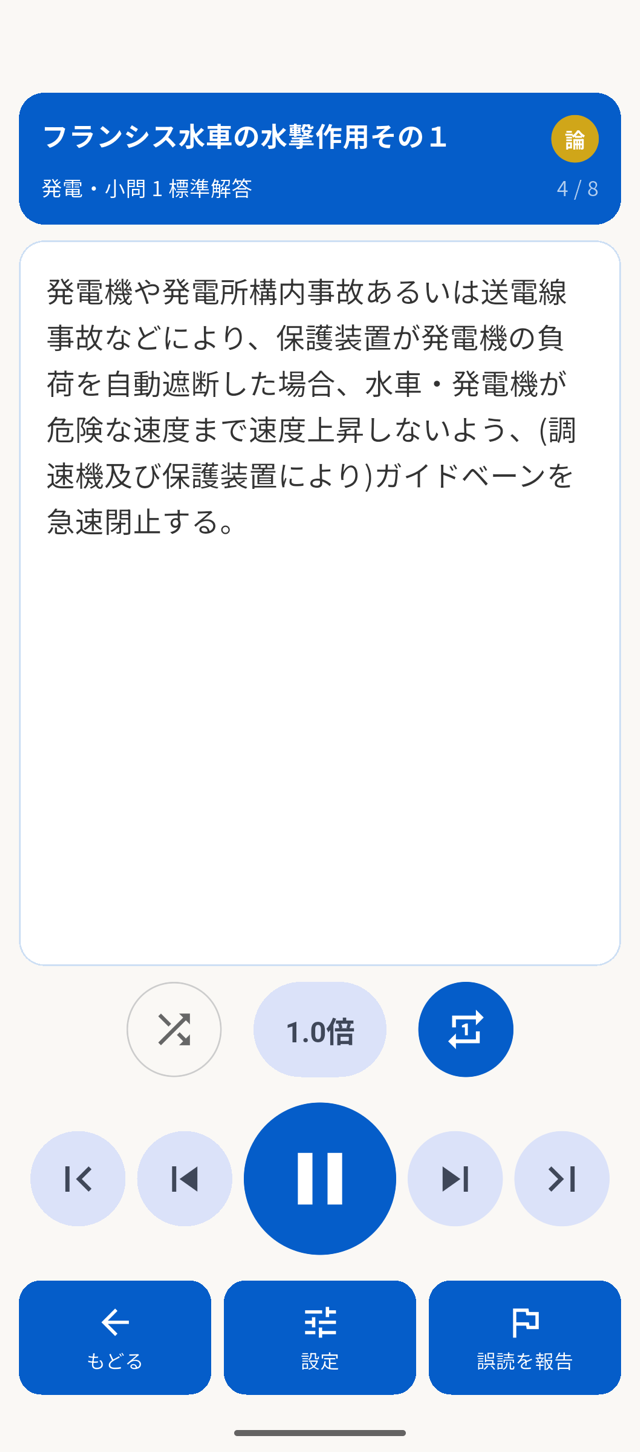

通勤・休憩時間の数分でも論説演習を回せる

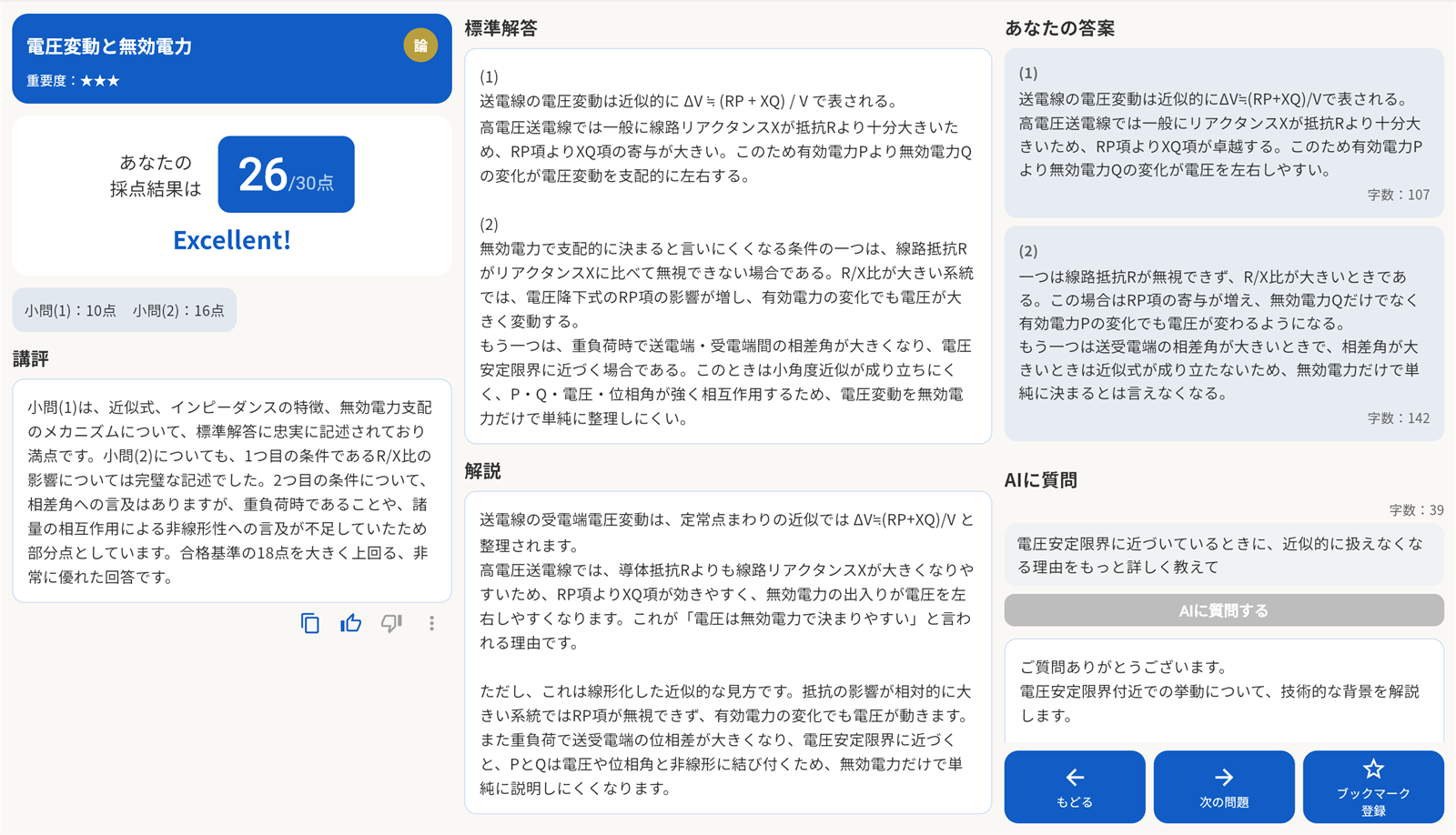

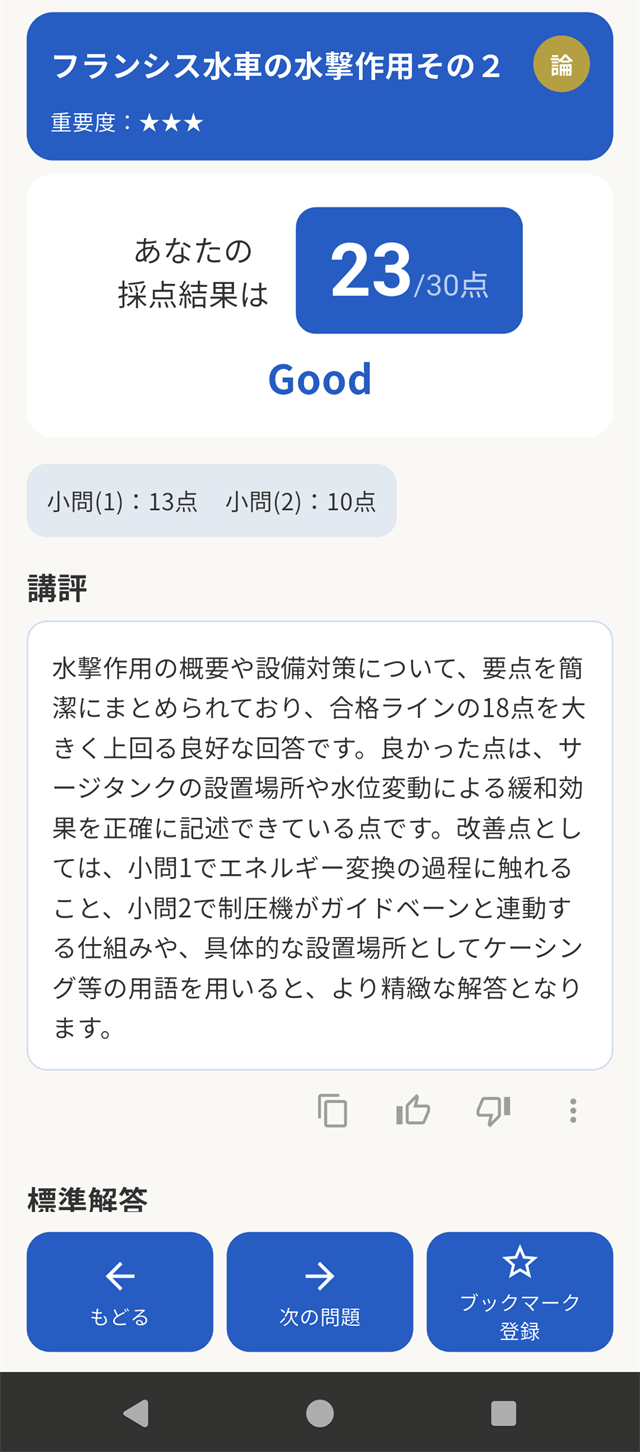

採点結果

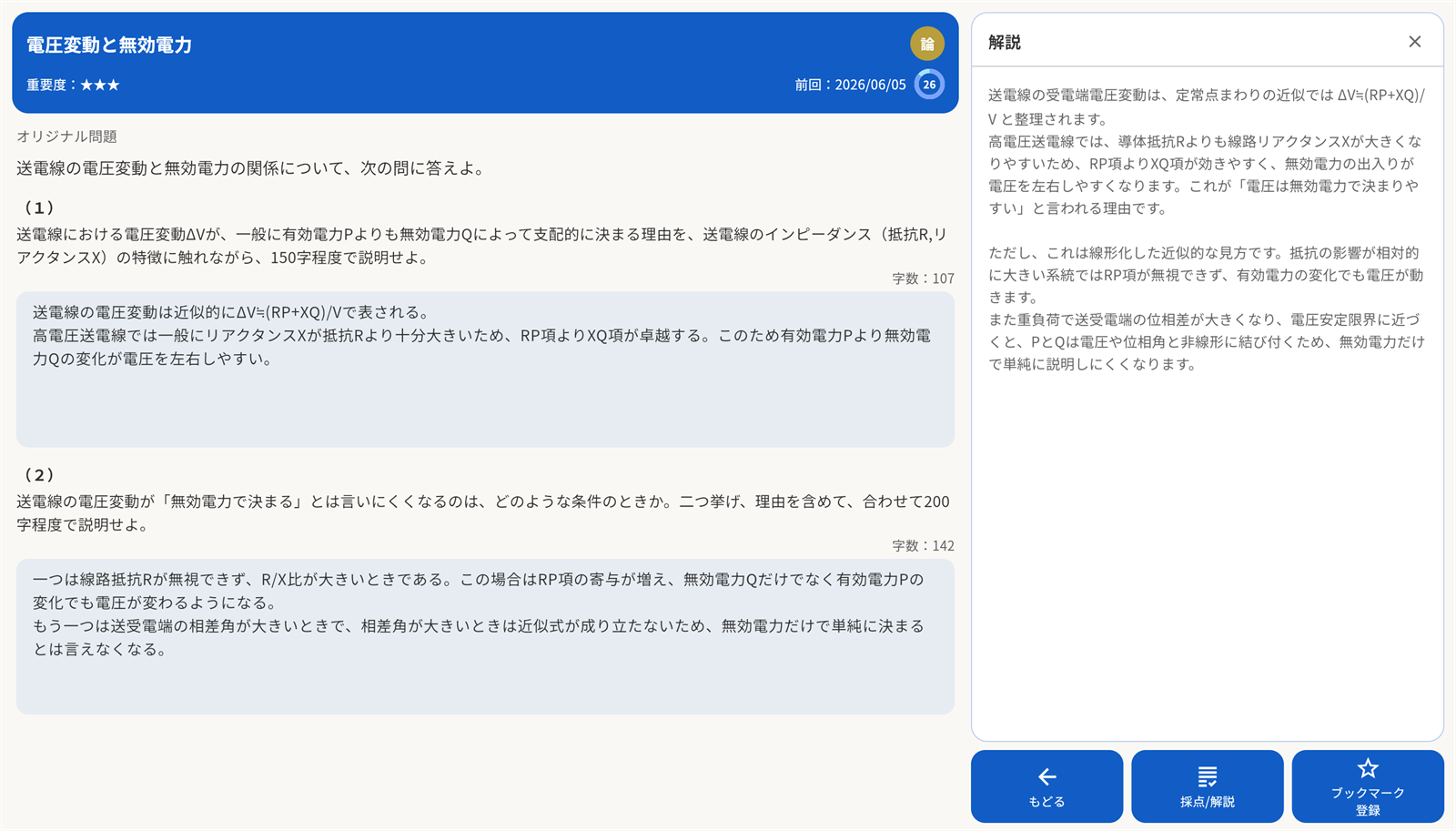

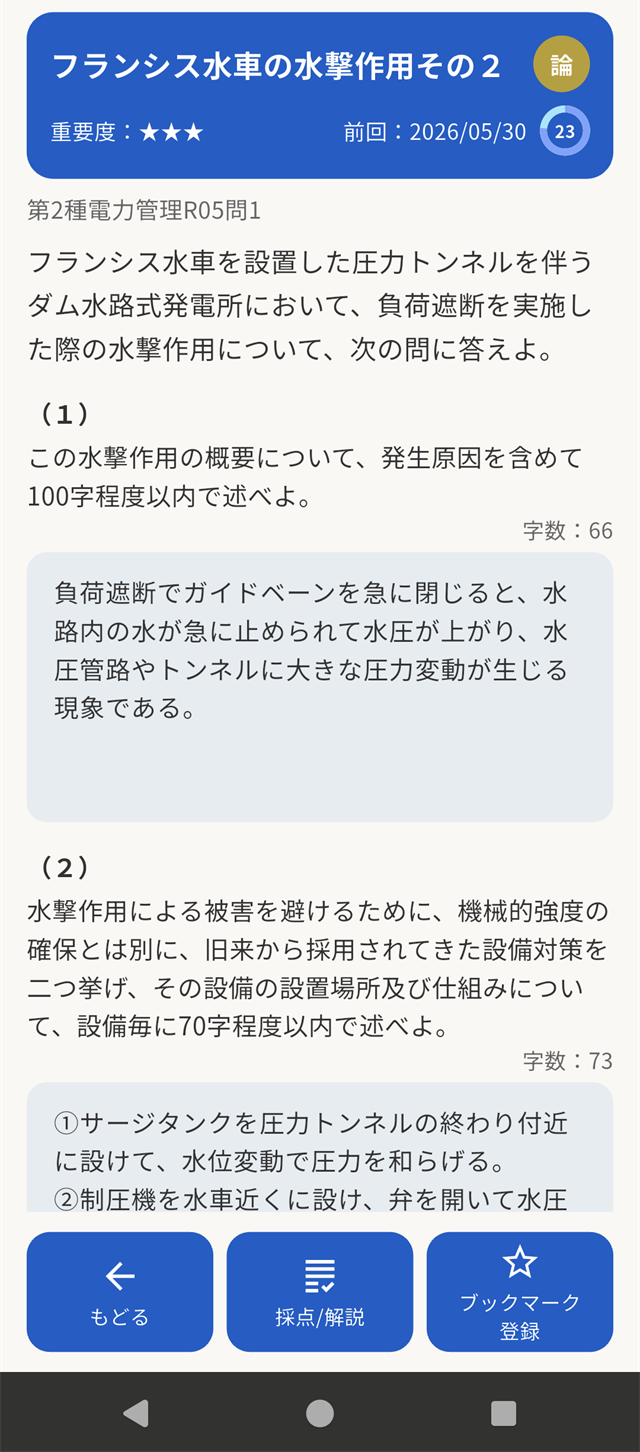

問題

送電線の電圧変動と無効電力の関係について、次の問に答えよ。
(1) 送電線における電圧変動ΔVが、一般に有効電力Pよりも無効電力Qによって支配的に決まる理由を、送電線のインピーダンス（抵抗R,リアクタンスX）の特徴に触れながら、150字程度で説明せよ。
(2) 送電線の電圧変動が「無効電力で決まる」とは言いにくくなるのは、どのような条件のときか。二つ挙げ、理由を含めて、合わせて200字程度で説明せよ。

あなたの答案

(1)送電線の電圧変動は近似的にΔV≒(RP+XQ)/Vで表される。
高電圧送電線では一般にリアクタンスXが抵抗Rより十分大きいため、RP項よりXQ項が卓越する。このため有効電力Pより無効電力Qの変化が電圧を左右しやすい。

(2) 一つは線路抵抗Rが無視できず、R/X比が大きいときである。この場合はRP項の寄与が増え、無効電力Qだけでなく有効電力Pの変化でも電圧が変わるようになる。
もう一つは送受電端の相差角が大きいときで、相差角が大きいときは近似式が成り立たないため、無効電力だけで単純に決まるとは言えなくなる。

26/30

Excellent! 小問(1) 10/10点　小問(2) 16/20点

講評

小問(1)は、近似式、インピーダンスの特徴、無効電力支配のメカニズムについて、標準解答に忠実に記述されており満点です。小問(2)についても、1つ目の条件であるR/X比の影響については完璧な記述でした。2つ目の条件について、相差角への言及はありますが、重負荷時であることや、諸量の相互作用による非線形性への言及が不足していたため部分点としています。合格基準の18点を大きく上回る、非常に優れた回答です。

標準解答・解説

標準解答

(1) 送電線の電圧変動は近似的に ΔV ≒ (RP + XQ) / V で表される。
高電圧送電線では一般に線路リアクタンスXが抵抗Rより十分大きいため、RP項よりXQ項の寄与が大きい。このため有効電力Pより無効電力Qの変化が電圧変動を支配的に左右する。

(2) 無効電力で支配的に決まると言いにくくなる条件の一つは、線路抵抗RがリアクタンスXに比べて無視できない場合である。R/X比が大きい系統では、電圧降下式のRP項の影響が増し、有効電力の変化でも電圧が大きく変動する。
もう一つは、重負荷時で送電端・受電端間の相差角が大きくなり、電圧安定限界に近づく場合である。このときは小角度近似が成り立ちにくく、P・Q・電圧・位相角が強く相互作用するため、電圧変動を無効電力だけで単純に整理しにくい。

解説

送電線の受電端電圧変動は、定常点まわりの近似では ΔV≒(RP+XQ)/V と整理されます。
高電圧送電線では、導体抵抗Rよりも線路リアクタンスXが大きくなりやすいため、RP項よりXQ項が効きやすく、無効電力の出入りが電圧を左右しやすくなります。これが「電圧は無効電力で決まりやすい」と言われる理由です。

ただし、これは線形化した近似的な見方です。抵抗の影響が相対的に大きい系統ではRP項が無視できず、有効電力の変化でも電圧が動きます。
また重負荷で送受電端の位相差が大きくなり、電圧安定限界に近づくと、PとQは電圧や位相角と非線形に結び付くため、無効電力だけで単純に説明しにくくなります。

AIに質問

電圧安定限界に近付いているときに、近似的に扱えなくなる理由をもっと詳しく教えて

ご質問ありがとうございます。
電圧安定限界付近での挙動について、技術的な背景を解説します。

通常、電圧降下の近似式は、送電端と受電端の電圧位相差（相差角）が十分に小さいことを前提として導かれています。
具体的には、数式の中で余弦を1、正弦を0と見なせる範囲において、有効電力と無効電力の寄与を線形的に分離して扱っているのです。

しかし、重負荷となって電圧安定限界に近づくと、この相差角が無視できないほど大きくなります。
すると線形近似が成立しなくなり、電力と電圧の間に強い非線形性が現れます。
P-V曲線（鼻曲線）の頂点付近をイメージすると分かりやすいですが、微小な負荷変動に対して電圧が急激に変動する不安定な状態となります。

この領域では、有効電力の変化が無効電力の需給バランスを大きく崩したり、逆に無効電力の調整が有効電力の送電能力に干渉したりします。
このように諸量が複雑に相互作用するため、近似式のような単純な加減算では電圧挙動を正確に説明できなくなるのです。
